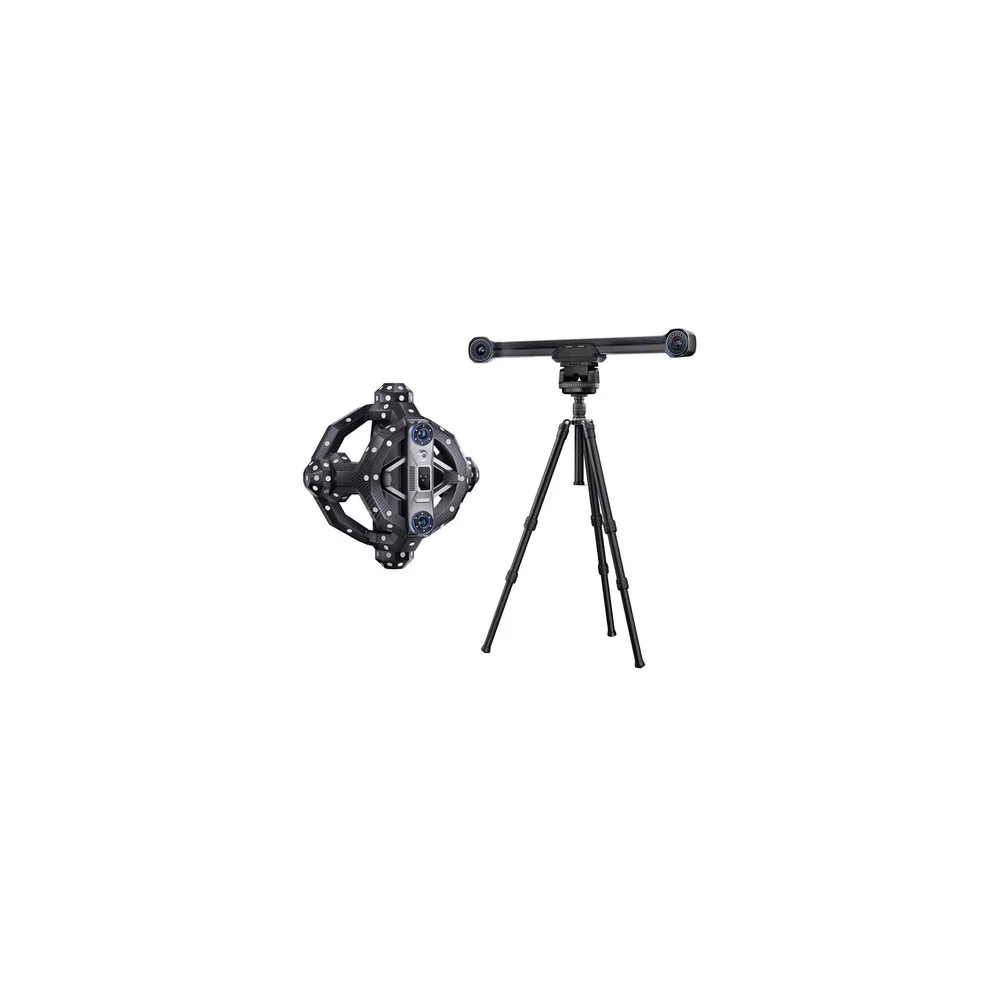

Scanner optique 3D Revopoint Trackit

Le Revopoint Trackit est un système professionnel avancé de numérisation 3D conçu pour des applications industrielles, l'ingénierie inverse, le contrôle qualité et la conception assistée par ordinateur (CAO). Il combine un scanner optique de haute précision avec un système intelligent de suivi spatial en temps réel, permettant de capturer des objets petits et grands avec une précision métrologique allant jusqu'à 0,02 mm et sans besoin de marqueurs dans de nombreux scénarios de travail.

Précision métrologique professionnelle

Le Revopoint Trackit offre une précision de numérisation allant jusqu'à 0,02 mm et une distance entre les points allant jusqu'à 0,05 mm après la fusion du nuage de points. Grâce à ses 30 lignes laser bleues et une ligne laser supplémentaire de haute précision, le système capture des surfaces complexes et des détails extrêmement fins.

Les modèles scannés peuvent être exportés dans des formats professionnels tels que PLY, OBJ, STL, ASC, 3MF, GLTF et FBX pour être facilement intégrés dans des flux de travail CAO, FAO et de conception 3D.

Balayage rapide et fluide

Le système atteint des vitesses allant jusqu'à 1.500.000 Des points par seconde, permettant de numériser des objets complexes en moins de temps et avec une stabilité maximale.

Le suivi intelligent en temps réel enregistre en permanence la position et l'orientation du scanner, garantissant un alignement précis même lors de mouvements dynamiques et sans nécessité de maintenir des positions fixes.

Calibrage automatique avancé

Le système intègre des cardans à double axe avec étalonnage automatique à la fois pour le suiveur et le scanner. Le logiciel synchronise automatiquement les paramètres et la géométrie du système de mesure, simplifiant la configuration initiale et réduisant les erreurs d'étalonnage.

Conception portable et résistante

Le scanner et le système de suivi sont fabriqués avec une structure en fibre de carbone et un boîtier en polycarbonate, offrant une grande résistance et un faible poids.

Grâce à ses valises à roulettes et trépieds inclus, le Revopoint Trackit peut être facilement utilisé aussi bien dans les laboratoires de métrologie que dans les ateliers, les usines et les environnements industriels.

Modes de numérisation polyvalents

Le système dispose de plusieurs modes de fonctionnement adaptés à différents scénarios :

• Track Scan : Balayage en temps réel sans marqueurs.
• Balayage multi-position : Idéal pour les grands objets divisés en sections.
• Analyseur de marqueurs Utilise des marqueurs pour les surfaces complexes ou difficiles.

Ces modes permettent de travailler avec des objets allant de 10 mm à 6 mètres de taille.

Logiciel professionnel Revo Trackit

Le logiciel Revo Trackit permet de contrôler entièrement le processus de numérisation, y compris :

• Visualisation en temps réel
• Contrôle automatique de l'exposition
• Fusion automatique de nuages de points
• Génération de maillages 3D
• Pause et reprise de la numérisation
• Exportation vers plusieurs formats professionnels

Applications professionnelles

Revopoint Trackit est conçu pour :

• Contrôle de qualité industriel
• Métrologie et analyse géométrique
• Ingénierie inverse
• Conception assistée par ordinateur (CAO) et prototypage
• Recherche et formation technique
• Numérisation de pièces automobiles et de machines

Configuration système recommandée

Pour obtenir des performances maximales, il est recommandé d'utiliser :

• Windows 10/11 64 bits
• Processeur Intel Core de 12e génération ou supérieur
• 64 Go de RAM
• Carte graphique NVIDIA RTX 4060 8 Go ou plus
• Port USB 3.0 ou supérieur

Contenu du colis

• Traqueur
• Scanner
• Cardan de calibración automatique pour traceur
• Cardan de calibrage automatique pour scanner
• Trépied pour un traceur
• Trépied pour scanner
• Trépied pour plaque d'étalonnage
• Adaptateur de scanner
• Plaque d'étalonnage
• Poste de calibrage
• Alimentation électrique
• Câbles de connexion
• Marqueurs magnétiques
• Bloc d'ancrage magnétique
• Tapis de positionnement
• Clé USB
• Valises de transport à roulettes
• Documentation et garantie

Spécifications techniques
